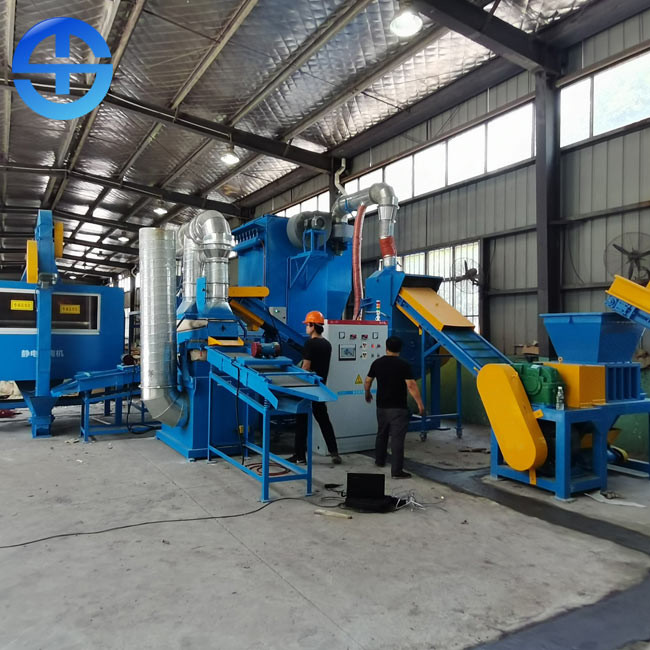

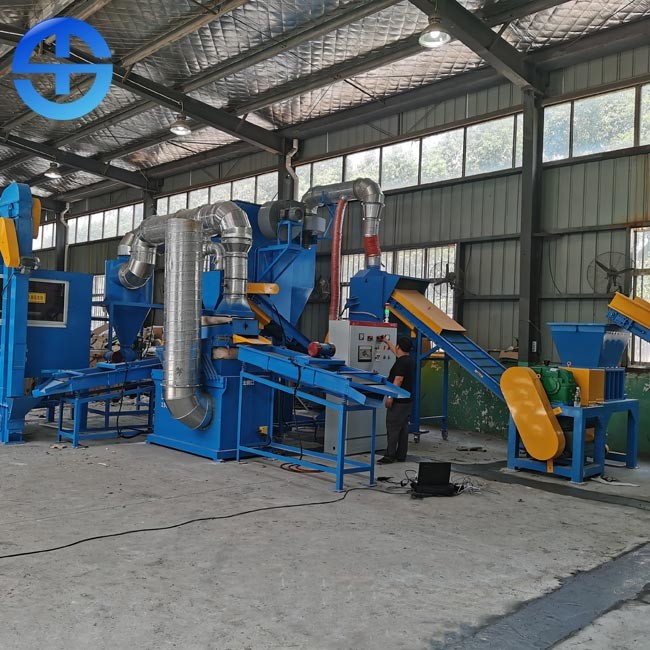

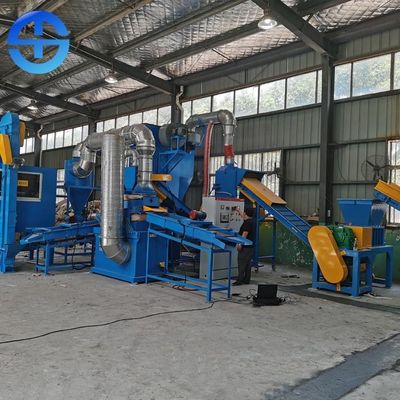

99,5% pureté 400 kg/h heures de câblage cuivre de 600kg/H réutilisant la machine
Aperçu de la machine de réutilisation de cuivre
Dans le monde, il y a beaucoup de genres de câbles de rebut qui ont été employés ou éliminés. Notre but est de surmonter la perte de cuivre et d'autres sous-produits en cours de régénération et de la rendre plus scientifique et automatique. Il réduit le personnel, améliore le taux de récupération, et améliore ainsi l'efficacité de production
Le cuivre TMS-800 réutilisant la machine est un ensemble complet d'usine de réutilisation de cuivre. La séparation et la récupération du cuivre et du plastique en cours d'écrasement de câble sont accomplies par l'équipement de séparation. Le développement réussi de la machine résout la pollution provoquée par le cuivre brûlant. Il améliore non seulement la qualité de la récupération de cuivre, mais a également les avantages de la récupération en plastique. La machine ajoute l'équipement électrostatique de séparation, qui peut séparer 100% du métal mélangé dans les particules en plastique, améliorant considérablement l'efficacité de récupération du cuivre, et faisant la pureté de l'équipement de production entier plus de 99,9%.
Données techniques de la machine de réutilisation de cuivre
| Modèle | TMS-800 |
| Dimension | 10128*5977*3200mm |
| Porudctivity | 400-600kg/h |
| Effet de séparation | 99,5% |
| Effet de dépoussiérage | 99% |
| Puissance totale | 110.76kw |
Caractéristique de la machine de réutilisation de cuivre
1. La disposition de la chaîne de production est compacte et l'utilisation de l'espace est haute.
2. le contrôle intelligent, niveau élevé d'automation, surchargent la protection d'arrêt automatique.
3. Pendant que le noyau de la machine de réutilisation de cuivre, séparateur de gravité détermine la pureté de séparation des produits et affecte directement l'efficacité de récupération. Contrôle de conversion de fréquence, exactitude de tri élevée.
4. Le broyeur adopte l'axe alternatif de haute résistance de coupeur avec l'efficacité de meulage élevée. Le couteau est acier à outils d'alliage avec la longue durée de vie.
5. Le broyeur est équipé du système de ventilation pour retarder le chauffage des matériaux et écrasement de la poubelle.
6. Le procédé d'opération de l'équipement est fermé avec le système supplémentaire de dépoussiérage.
Principe de fonctionnement de la machine de réutilisation de cuivre
L'équipement par le premier broyeur écraser les matériaux en vrac dans 5-10cm, puis transportent dans le défibreur pour le deuxième lambeau, matériel final est moins de 5mm (en second lieu le shreder ont le filet de défibreur de 3mm, de 4mm 5mm). Après que le criblage du séparateur magnétique, du fer et d'autres substances magnétiques soient séparés, le cuivre et le plastice sont séparés par le séparateur vibrant, la poussière est rassemblé par le collecteur. De plantes entières sous le contrôle par le PLC.
Composition de la machine de réutilisation de cuivre
1. Convoyeur à bande. Il se compose de bande de conveyeur simple de vulcanisation d'anneau de saut qui est conduite et portée par la structure, et est dévié et étiré sur les rouleaux plan et arrières.
2. Défibreur simple d'axe. Le premier défibreur simple d'axe cisaille le câble de rebut dans une certaine longueur (5-15cm) conduite par le moteur, et puis le transmet au broyeur par la ligne de convoyeur à bande. Le réducteur de SLF est employé, et le moteur de broyeur est Schneider ; la structure simple d'axe de structure de broyeur ; la structure principale du broyeur est soudée de le plat épais de fer de l'acier au carbone 45* de 45mm, avec l'épaisseur de paroi de 50mm, et le cadre est le ≥ 12mm de plaque d'acier de vue de tube de place de 120*120 *8mm.
3. Séparateur de Magntic. Il est employé pour enlever le fer dans le cuivre.
4. Séparateur vibrant. Il est employé pour séparer le cuivre et l'aluminium.
5. Deuxième défibreur. Chaque mur de la chambre concasseuse est équipé du conseil de garde, qui protège le corps de machine et frotte le mélange. La structure principale du broyeur est soudée avec 45 millimètres 45 épais * plat de fer d'acier au carbone. L'axe principal est durci et gâché, avec un diamètre tournant de Φ 570, et une longueur de lame de 100mm.
6 : Collection poussiéreuse principale. Le collecteur de poussière d'impulsion est un genre de dépoussiérer le dispositif qui emploie le tissu de fibre pour filtrer ; la poussière contenant le gaz et le non-métal sont absorbés dans le collecteur de poussière par le fan de dépoussiérage, et après filtration d'écran, collision d'inertie, détention, diffusion et règlement de gravité, la poussière filtrée tombe dans l'entonnoir de dépoussiérage au plus bas de gamme sous la vibration du moteur de vibration installé sur le capot supérieur, et le gaz filtré est déchargé du haut du collecteur de poussière.
