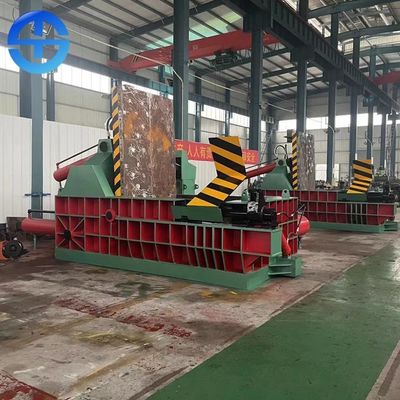

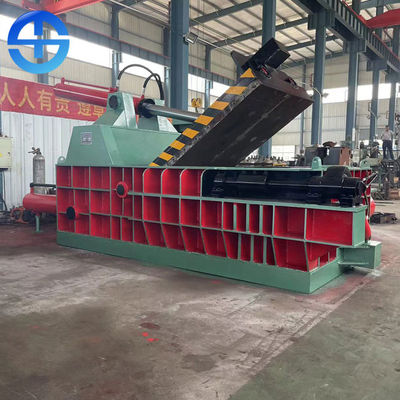

8-10 machine de presse de mitraille de la taille 500*500mm de balle de tonne/jour
Introduction de machine de presse en métal
La presse de mitraille peut expulser toutes sortes de déchets métalliques (chute, rasant, acier de chute, ferrailler l'aluminium, ferrailler le cuivre, ferrailler l'acier inoxydable, la voiture de chute, etc.) dans les frais qualifiés de cuboïde, d'octogonal, le cylindre et d'autres formes, qui peut non seulement réduire les coûts de transport et de fusion, mais également améliorer la vitesse de remplissage. Cette série de presses est principalement utilisée dans l'usine sidérurgique, réutilisant l'industrie, le métal non ferreux et l'industrie ferreuse de fonte en métal.
| Sr. Non. | Type nom | Modèle ou données | |||
| Cylindre principal | Cylindre latéral | Cylindre de couverture | Cylindre de balle- | ||
| 1 | Pression nominale | 2500KN | 2*1300KN | 800KN | 306KN |
| 2 | Diamètre intérieur de cylindre | Φ340mm | 2*φ250mm | Φ200mm | Φ125mm |
| 3 | Diamètre de piston | Φ220mm | φ160mm | Φ140mm | Φ70mm |
| 4 | Course | 800mm | 1650mm | 1510mm | 295mm |
| 5 | Système Max.pressure | 25Mpa | 25Mpa | 25Mpa | 25Mpa |
| 6 | Densité de balle | ≥1.8 t/m3 (matériel léger et mince) | |||
| 7 | Puissance de moteur | 2*22KW-6 (380V/50HZ) | |||
| 8 | Pompe à huile | 2*HY160 | |||
| 9 | Seule durée de cycle | 110 secondes (d'à vide) | |||
| 10 | Taille matérielle de boîte | 2000*1400*900mm | |||
| 11 | Taille de balle | 500*500* (400-1000) millimètre | |||
| 12 | Poids de balle | 600-1000kg (cuivre de débris) | |||
| 12 | Balle- | Balle de côté- | |||
| 13 | Mode d'opération | Manuel (avec la table de fonctionnement) | |||
| 14 | Productivité | 8-10ton/jour (cuivre de débris) | |||
| 15 | Taille de machine | Corps : 5400*3800*2500mm Boîte d'huile : 1600*1300*1600mm | |||
| 16 | Autre | Il y a des lames des deux côtés de couverture de porte et de boîte matérielle | |||
Caractéristique de machine de presse en métal
1. Tous les modèles sont conduits par pression hydraulique et peuvent être actionnés manuellement ou commandés automatiquement par le PLC.
2. Les méthodes de balle- incluent la rotation, le côté poussant, en avant pousser et la cueillette manuelle.
3. Un grand choix de modèles sont disponibles : pression différente, taille matérielle de boîte, taille de balle et forme.
4. Là où il n'y a aucune alimentation d'énergie, le moteur diesel peut être utilisé comme puissance.
Note : la taille de la boîte et de la balle matérielles peut être adaptée aux besoins du client selon les besoins réels des clients.
Structure de machine de presse en métal
1. La machine principale se compose de cadre, couverture de porte et cylindre de couverture, cylindre principal et tête de pression principale, tête de pression de cylindre de côté et de côté, cylindre et machine de rotation de rotation de balle etc. de balle.
1) La vue se compose de base, droite et des plats de mur gauches, couvercle, parenthèse principale de cylindre, côté que le cadre etc. de cylindre a comprimé la poubelle se compose de base, droite et des plats de mur gauches, la couverture de porte, la tête de pression principale, la tête de pression latérale et le chiffre d'affaires etc., chaque partie de panneau (excepté le chiffre d'affaires de panneau) est installés avec le panneau de revêtement résistant d'abrasion par la carburation et l'extinction.
2) Couverture de porte et cylindre de couverture. La couverture de porte devrait être charnière jointe avec la douille d'axe des plats de mur droits et gauches, le cylindre de couverture devrait également être charnière jointe avec l'appui de poutre par la goupille, la pantoufle de la couverture de porte (l'extrémité conique devrait être installée à l'embout avant) devrait être reliée à la tête de tige de piston du cylindre de couverture, sous le mouvement du cylindre de couverture, étroit et ouvert de la couverture de porte sont finies, actuellement, il entre en vigueur du verrouillage serré et du verrouillage lâche.
3) Cylindre principal et tête de pression principale. Le cylindre principal devrait être installé à la partie latérale inférieure d'appui de cylindre de couverture, la tête de pression principale devrait être reliée à la tige de piston du cylindre principal avec la vis, sous l'avance et l'effet de retraite de l'action principale de cylindre, d'impaction et de retour du bloc de balle sont de finition.
4) Cylindre latéral et tête de pression latérale. Le cylindre latéral devrait être installé à la partie latérale inférieure d'appui de cylindre de couverture, la tête de pression de côté devrait être reliée à la tige de piston du cylindre de côté avec la vis, sous l'avance et l'effet de retraite du cylindre de côté, de la précompression et de l'action de retour du bloc de balle sont de finition.
5) Mécanisme de rotation de rotation de cylindre de balle et de balle. Le mécanisme de rotation de rotation de cylindre de balle et de balle devrait être installé dedans vis-à-vis le cylindre principal, le chiffre d'affaires et l'action remise à zéro du bloc de balle sont finis par l'avance et la retraite du cylindre de rotation de balle.
6) Tout le cylindre principal, cylindre de côté, cylindre de couverture et cylindre de rotation de balle sont de double cylindre temporaire de tige à un piston, il y a un piston à l'intérieur du cylindre qui est installé avec le composant de cachetage, il fait l'avant de forme de corps de cylindre et les chambres d'huile arrière. Quand à haute pression des actes d'huile sur la chambre avant (chambre arrière), piston seront poussés et mouvement anticipé fait (mouvement de retour). Le port de cylindre est conçu avec une douille de guide qui est utilisée pour soutenir des guides et le scellage de la tige de piston.
2. Le circuit hydraulique se compose de station de pompe à moteur, de station de valve, de réservoir de stockage de pétrole et de canalisation etc.
3. Le système électrique se compose principalement de circuit à moteur de démarrage etc.
