Machine en aluminium de presse à emballer de chute de presse de mitraille de PLC taille 300×300 millimètre de balle de 18,5 kilowatts
Détails sur le produit:
Lieu d'origine: | Henan, en Chine (continentale) |
Nom de marque: | TMS |
Certification: | CE, ISO |
Numéro de modèle: | TMS-1350 |
Conditions de paiement et expédition:
Quantité de commande min: | 1 jeu |
---|---|
Prix: | negotiable |
Détails d'emballage: | Plein conteneur 20' généraliste ou 40' généraliste |
Délai de livraison: | 20 jours de travail |
Conditions de paiement: | L / C, T / T, Western Union |
Capacité d'approvisionnement: | 20 ensembles/ensembles par boîtes en aluminium de mois pressent la machine |
Détail Infomation |
|||
Nom: | Les boîtes en aluminium pressent la machine | Application: | De cuivre, en aluminium, en acier |
---|---|---|---|
Puissance: | 18,5 kilowatts | Opération: | PLC complètement automatique |
TAILLE DE BALLE: | 300*300mm | Pression nominale: | 1350 KN |
Capacité: | 15-25 tonne/jour | Fonction: | Chute de presse dans la balle |
Surligner: | machine de emballage de mitraille,presse d'aluminium de chute |
Description de produit
Machine en aluminium de presse à emballer de chute de presse de mitraille de PLC taille 300×300 millimètre de balle de 18,5 kilowatts
L'introduction des boîtes en aluminium pressent la machine
Les boîtes en aluminium pressent la machine est employées pour de diverses mitrailles pressantes froides dans la diverse forme, telle que le type cuboïde, le type de cylindre et le type d'octangle pour le storge, le transport et la mise commodes dans le four.
Les boîtes en aluminium pressent la machine convient à traiter de diverses mitrailles à moins de 10mm dans l'épaisseur, telle que les turnings en acier, en aluminium et de cuivre de chute, le réservoir de stockage de pétrole, les fenêtres en acier, le bicyle etc.
Modèle | Pression nominale | Taille matérielle de boîte | Taille de balle | Sortie quotidienne | Puissance | Pompe |
1250 | 1250KN | 1200*700*600mm | 300*300mm | 10-20T | 15kw | YCY-63 |
1350 | 1350KN | 1400*800*700mm | 300*300mm | 15-25T | 18.5kw | YCY-80 |
1600 | 1600KN | 1600*1000*800mm | 400*400mm | 20-35T | 22kw | YCY-160 |
2000 | 2000KN | 2000*1400*900mm | 450*450mm | 30-45T | 22+15kw | YCY-160+63 |
2500A | 2500KN | 2200*1850*1000mm | 500*500mm | 40-55T | 22kw*2 | YCY160*2 |
2500B | 2500KN | 2500*2000*1000mm | 500*500mm | 55-65T | 30kw*2 | YCY160*2 |
3150A | 3150KN | 2500*2000*1000mm | 600*600mm | 80-95T | 45kw*2 | YCY-250*2 |
3150B | 3150KN | 3000*2500*1200mm | 600*600mm | 100-115T | 45w*2 | YCY-250*2 |
4000 | 4000KN | 3500*3000*1400mm | 700*700mm | 120-140T | 75kw*2 | YCY-350*2 |
Le processus fonctionnant des boîtes en aluminium pressent la machine
La matière première est placée dans la boîte matérielle de la machine, et le cylindre hydraulique fonctionne pour presser, et le matériel d'emballage est comprimé dans de divers genres de morceaux en métal.

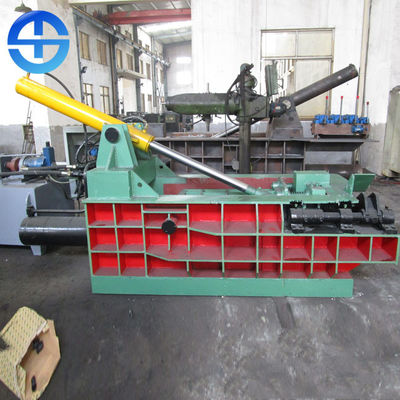

La structure globale des boîtes en aluminium pressent la machine
Cette machine se compose de cadre, de circuit hydraulique et de système électrique.
1. La machine principale se compose de cadre, couverture de porte et cylindre de couverture, cylindre principal et tête de pression principale, tête de pression de cylindre de côté et de côté, cylindre et machine de rotation de rotation de balle etc. de balle.
1) La vue se compose de base, droite et des plats de mur gauches, couvercle, parenthèse principale de cylindre, côté que le cadre etc. de cylindre a comprimé la poubelle se compose de base, droite et des plats de mur gauches, la couverture de porte, la tête de pression principale, la tête de pression latérale et le chiffre d'affaires etc., chaque partie de panneau (excepté le chiffre d'affaires de panneau) est installés avec le panneau de revêtement résistant d'abrasion par la carburation et l'extinction.
2) Couverture de porte et cylindre de couverture. La couverture de porte devrait être charnière jointe avec la douille d'axe des plats de mur droits et gauches, le cylindre de couverture devrait également être charnière jointe avec l'appui de poutre par la goupille, la pantoufle de la couverture de porte (l'extrémité conique devrait être installée à l'embout avant) devrait être reliée à la tête de tige de piston du cylindre de couverture, sous le mouvement du cylindre de couverture, étroit et ouvert de la couverture de porte sont finies, actuellement, il entre en vigueur du verrouillage serré et du verrouillage lâche.
3) Cylindre principal et tête de pression principale. Le cylindre principal devrait être installé à la partie latérale inférieure d'appui de cylindre de couverture, la tête de pression principale devrait être reliée à la tige de piston du cylindre principal avec la vis, sous l'avance et l'effet de retraite de l'action principale de cylindre, d'impaction et de retour du bloc de balle sont de finition.
4) Cylindre latéral et tête de pression latérale. Le cylindre latéral devrait être installé à la partie latérale inférieure d'appui de cylindre de couverture, la tête de pression de côté devrait être reliée à la tige de piston du cylindre de côté avec la vis, sous l'avance et l'effet de retraite du cylindre de côté, de la précompression et de l'action de retour du bloc de balle sont de finition.
5) Mécanisme de rotation de rotation de cylindre de balle et de balle. Le mécanisme de rotation de rotation de cylindre de balle et de balle devrait être installé dedans vis-à-vis le cylindre principal, le chiffre d'affaires et l'action remise à zéro du bloc de balle sont finis par l'avance et la retraite du cylindre de rotation de balle.
6) Tout le cylindre principal, cylindre de côté, cylindre de couverture et cylindre de rotation de balle sont de double cylindre temporaire de tige à un piston, il y a un piston à l'intérieur du cylindre qui est installé avec le composant de cachetage, il fait l'avant de forme de corps de cylindre et les chambres d'huile arrière. Quand à haute pression des actes d'huile sur la chambre avant (chambre arrière), piston seront poussés et mouvement anticipé fait (mouvement de retour). Le port de cylindre est conçu avec une douille de guide qui est utilisée pour soutenir des guides et le scellage de la tige de piston.

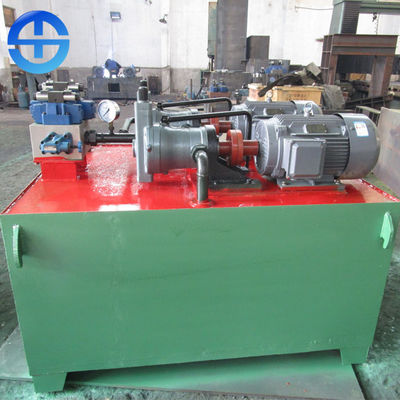

2. Le circuit hydraulique se compose de station de pompe à moteur, de station de valve, de réservoir de stockage de pétrole et de canalisation etc.
3. Le système électrique se compose principalement de circuit à moteur de démarrage etc.
Les caractéristiques des boîtes en aluminium pressent la machine
1. Conduit par pression hydraulique. Cela fonctionne sans à-coup et sans risque.
2. Le mode de contrôle automatique de manuel ou de PLC est adopté.
3. Les formes de décharge sont : balle de renversement, balle de petit pain, balle en avant ou aucune balle.
4. L'installation n'exige pas la vis unique, où il n'y a aucune alimentation d'énergie, moteur diesel peut être employée comme puissance.
5. Spécifications produit et types : Les presses en métal ont 63-600 tonnes, 10 variétés et plus de 20 caractéristiques, qui peuvent répondre aux différents besoins des clients à différents niveaux.
